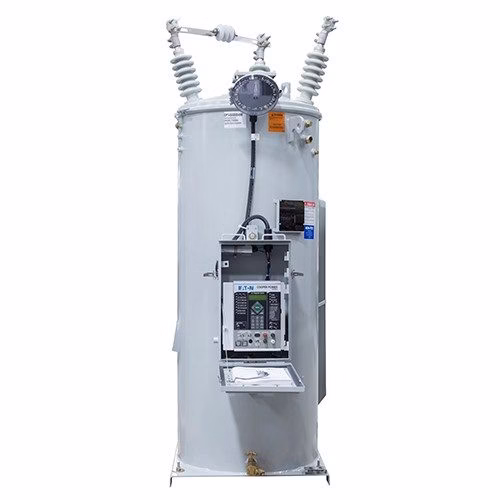

Le régulateur de tension en moyenne tension
Planification des réseaux électriques
Dans les réseaux électriques de moyenne tension (MT), le régulateur de tension joue un rôle essentiel pour maintenir la stabilité et la qualité de l’alimentation électrique. Il s’agit d’un dispositif conçu pour ajuster la tension fournie aux charges électriques, en s’assurant qu’elle reste dans une plage optimale, malgré les fluctuations dues aux variations de charge ou aux conditions du réseau.
Définition
Un régulateur de tension en moyenne tension est un équipement électromécanique ou électronique qui régule automatiquement la tension dans un réseau électrique pour la maintenir constante ou dans une plage prédéfinie, quel que soit le niveau de charge ou les perturbations en amont.
Rôle
Le rôle principal d’un régulateur de tension est de garantir :
- La fiabilité de l’alimentation électrique : en évitant les sous-tensions ou surtensions susceptibles de provoquer des défaillances des équipements connectés.
- L’efficacité énergétique : en réduisant les pertes dues à une mauvaise régulation de la tension.
- La protection des équipements : en maintenant une tension stable pour prolonger la durée de vie des dispositifs sensibles, comme les transformateurs, les moteurs ou les systèmes électroniques.
Fonctionnement
Le fonctionnement d’un régulateur de tension repose sur les principes suivants :
- Mesure de la tension : Le régulateur surveille en temps réel la tension du réseau grâce à des capteurs.
- Analyse et comparaison : Une unité de contrôle compare la tension mesurée à la tension de consigne.
- Correction : Si un écart est détecté, le régulateur ajuste automatiquement la tension à l’aide de dispositifs comme les changeurs de prises (on-load tap changers, OLTC), les composants électroniques ou les systèmes à base de condensateurs.
Les régulateurs de tension de moyenne tension se distinguent également par leur capacité à gérer des systèmes monophasés ou triphasés, ce qui les rend particulièrement adaptés pour des applications variées : réseaux industriels, sites isolés, infrastructures critiques comme les hôpitaux ou les centres de données.
Ainsi, en assurant une tension stable et de qualité, ces dispositifs sont un maillon crucial pour optimiser les performances des réseaux électriques et répondre aux exigences croissantes des utilisateurs modernes.
Configuration et Utilisation de la Commande Multiphase CL-7 : Guide Complet
La commande multiphase CL-7 fait partie de la gamme Cooper Power d’Eaton et est conçue pour offrir une régulation de tension avancée et fiable dans des applications monophasées et multiphasées. Ce guide approfondi vous aidera à configurer efficacement le mode multiphase et à tirer le meilleur parti de cette technologie innovante.
Introduction à la Commande CL-7
La commande CL-7 est un outil essentiel pour les systèmes nécessitant une régulation précise de la tension. En plus de son adaptabilité aux configurations multiphases, elle offre une variété de paramètres personnalisables pour s’adapter aux besoins spécifiques des utilisateurs. Toutefois, il est essentiel de lire attentivement ce guide ainsi que le manuel d’utilisation (MN225003EN) avant d’utiliser le produit, car une mauvaise configuration pourrait entraîner des dommages graves, voire mortels.
Mise en Route : Activer le Mode Multiphase
La première étape pour utiliser le mode multiphase de la commande CL-7 consiste à activer et configurer les paramètres de base. Voici les étapes principales :
- Activation du mode multiphase :
- Rendez-vous au code de fonction (Function Code) 200 et mettez-le sur On.
- Ensuite, utilisez le code 201 pour sélectionner le mode multiphase souhaité.
- Paramétrage du temporisateur d’attente de prise :
- Le code de fonction 204 permet de définir un délai pour chaque régulateur de tension connecté. Cela garantit une synchronisation optimale.
- Personnalisation des modes :
- Une fois le mode activé, différents paramètres peuvent être configurés en fonction des besoins spécifiques. Reportez-vous au tableau détaillé des fonctions (codes 202 à 211) pour définir les réglages tels que :
- Régulateurs de tension multiphasés
- Calcul de la moyenne de tension
- Modes alternatifs d’écart supérieur
- Une fois le mode activé, différents paramètres peuvent être configurés en fonction des besoins spécifiques. Reportez-vous au tableau détaillé des fonctions (codes 202 à 211) pour définir les réglages tels que :
Modes de Fonctionnement Multiphase : Explications
La commande CL-7 prend en charge plusieurs modes adaptés à diverses situations. Voici un aperçu des principaux modes disponibles :
- Indépendant : Chaque régulateur fonctionne individuellement, sans coordination stricte.
- Écart supérieur : Assure que tous les régulateurs restent dans une plage définie pour minimiser les écarts.
- Indépendant avancé : Ajoute des fonctions supplémentaires pour une gestion plus précise des tensions.
- Mode alternatif d’écart supérieur : Permet aux régulateurs de fonctionner dans des positions alternatives avant de revenir à la configuration principale.
Paramètres de Commande : Configurations Clés
Certains paramètres doivent être définis une seule fois pour chaque installation de commande. Voici une liste des codes de fonction essentiels et leur rôle :
Paramètres principaux :
- FC 1 à 5 : Définit les directions de fonctionnement et les réglages initiaux.
- FC 42 : Configure le mode de fonctionnement global.
- FC 57 : Définit le seuil pour les courants inverses.
Réglages avancés :
- FC 170 : Gère la mise en position neutre.
- FC 140 à 146 : Configure les paramètres spécifiques de chaque régulateur, tels que le type de changeur de prises et les rapports TP.
Pour chaque régulateur connecté, les paramètres peuvent être affichés et ajustés individuellement en naviguant à l’aide des touches de défilement de l’appareil.
Définitions Importantes : Comprendre les Termes Techniques
Afin de maximiser l’efficacité de votre système, il est crucial de comprendre certains concepts clés :
- Réessai multiphase : La commande vérifie que tous les régulateurs connectés sont synchronisés et tente de les réaligner si nécessaire.
- Écart supérieur : Détermine le nombre maximum de positions de prises admissibles entre les régulateurs connectés.
- Minuterie jusqu’au mode alternatif : Définit combien de temps les régulateurs restent en mode écart supérieur avant de basculer en mode alternatif.
- Mode alternatif d’écart supérieur : Offre une solution temporaire pour équilibrer les écarts avant de revenir à une configuration normale.
Assistance et Support Technique
Si vous rencontrez des difficultés lors de la configuration ou du fonctionnement de la commande CL-7, le groupe de soutien Eaton est disponible pour vous aider :
- Contact téléphonique : 1 866 975-7347 (service disponible 24h/24).
- Ressources supplémentaires : Le manuel technique complet MN225003EN contient des informations détaillées sur tous les paramètres et modes.
Pourquoi Choisir Eaton ?
Avec une expertise reconnue dans les solutions de régulation de tension, Eaton continue d’innover pour offrir des produits fiables et performants. La commande CL-7 reflète cet engagement, en combinant flexibilité et précision pour répondre aux besoins des réseaux modernes.
- Adresse du siège : 1000 Eaton Boulevard, Cleveland, OH 44122, États-Unis.
- Division des systèmes d’énergie : 2300 Badger Drive, Waukesha, WI 53188, États-Unis.
- Site officiel : Eaton.com.
Conclusion
La commande multiphase CL-7 est un outil puissant pour gérer la régulation de tension dans des configurations complexes. En suivant les instructions de ce guide, vous pouvez tirer pleinement parti de ses fonctionnalités avancées, tout en garantissant la sécurité et l’efficacité de votre installation. Pour rester informé des dernières mises à jour, suivez Eaton sur les réseaux sociaux ou consultez régulièrement leur site web.
