La tension de court circuit, tu en entends parler souvent, surtout si tu bosses dans les réseaux HTA/BT ou HTB/HTA. Mais concrètement, c’est quoi ? Pourquoi on y accorde autant d’importance ? Et surtout, comment elle influence tes choix techniques ?
Dans cet article, je t’explique simplement ce que c’est, à quoi ça sert, comment on la calcule, et comment elle impacte tes installations.
👉 Suis-moi, on va démystifier tout ça ensemble !
🧠 Tension de court circuit : c’est quoi exactement ?
📌 Définition claire
La tension de court-circuit (Uk), c’est la tension qu’il faut appliquer au primaire d’un transformateur pour que le courant nominal passe dans le secondaire… mais en court-circuit.

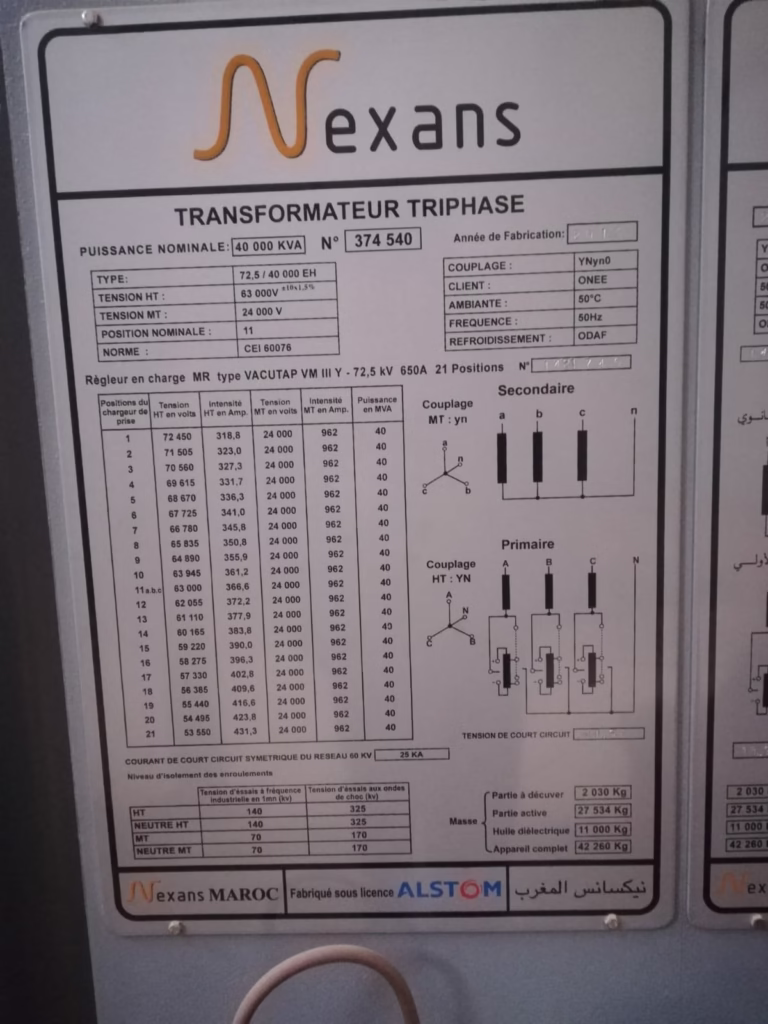

C’est une info qu’on trouve souvent sur la plaque signalétique d’un transformateur.
On l’exprime en % de la tension nominale.
👉 Exemple : si Uk = 6 %, ça veut dire qu’il suffit de 6 % de la tension nominale au primaire pour créer un courant nominal dans le secondaire court-circuité.
🎯 Pourquoi c’est utile ?
Parce que ça te permet de :
- calculer le courant de court-circuit (Icc),
- choisir le bon disjoncteur,
- éviter que ton transfo prenne feu ou que ton câble fonde !
🧮 Comment calculer la tension de court-circuit (Uk) ?
⚙️ Formule simple
Uk (%) = (Vcc / Vn) × 100
Avec :
- Vcc : tension mesurée au primaire pendant l’essai
- Vn : tension nominale du primaire

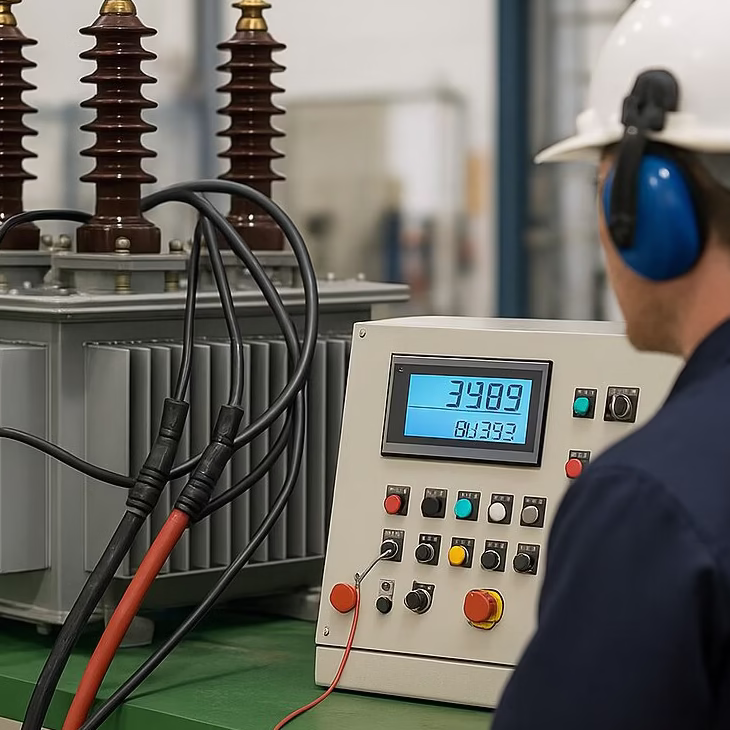

🏭 En labo : comment on teste Uk ?
- On injecte une tension réduite au primaire
- On court-circuite le secondaire
- On mesure la tension nécessaire pour faire circuler le courant nominal
🔍 Si Uk mesurée est différente de celle indiquée : attention aux risques de déclenchements intempestifs.
⚡ Pourquoi Uk est si importante pour tes protections ?
🔍 Une influence directe sur le courant de défaut
- Si Uk est faible, le courant de défaut est élevé → disjoncteur déclenche rapidement.
- Si Uk est élevée, le courant est plus faible → le disjoncteur peut ne pas déclencher à temps.
💡 D’où l’importance d’ajuster les réglages de protection en fonction de la bonne valeur de Uk.
⚡ Et dans un réseau BT, ça change quoi ?
🌐 Impacts pratiques
Un transformateur avec une Uk élevée = plus d’impédance = plus de chute de tension.
👉 Conséquences :
- moteurs qui chauffent,
- lampes qui clignotent,
- automates qui plantent.
✅ Solution : adapter la section des câbles et la longueur des lignes à la valeur de Uk.
🔌 Et avec les Smart Grids, ça donne quoi ?
Les réseaux intelligents évoluent : solaire, batteries, charge variable…
👉 La valeur de Uk n’est plus fixe, elle varie selon la topologie du réseau.
📲 Il te faut donc :
- des protections adaptatives,
- des relais communicants,
- des logiciels de simulation temps réel comme CYMDIST
📉 Et concrètement, ça change quoi dans mes calculs ?
🔢 Tableau d’impact
| Uk (%) | Courant de court-circuit Icc (kA) |
|---|---|
| 4 % | 95 kA |
| 6 % | 70 kA |
| 10 % | 50 kA |
👉 Plus Uk est faible, plus Icc est élevé.
⚠️ Il faut donc renforcer les disjoncteurs et vérifier la tenue thermique des câbles.
🎯 Ce que tu peux faire avec la tension de court-circuit
✅ Grâce à Uk, tu peux :
- Choisir le disjoncteur adapté
- Faire des simulations réalistes dans Caneco, Ecodial, ETAP
- Vérifier la coordination des protections
- Valider la conformité aux normes CEI
- Anticiper les risques de surtensions ou déclenchements intempestifs
❓ Foire aux questions – Réponses simples et directes
👉 C’est la tension nécessaire pour que ton transfo fournisse son courant nominal quand le secondaire est en court-circuit.
C’est un test, pas une situation réelle de défaut !
Lors d’un vrai défaut, la tension chute à presque zéro au point de court-circuit.
Mais Uk, c’est une valeur d’essai pour calculer les protections.
Uk (%) = (Vcc / Vn) × 100
Vcc : tension mesurée au primaire pendant l’essai
Vn : tension nominale du primaire
👉 En pratique via un essai en usine ou sur site, ou en théorie par calcul si on connaît l’impédance du transformateur.
La tension de court-circuit influence :
Le courant de court-circuit : Plus Ucc est faible, plus le courant de défaut est élevé, ce qui impacte le dimensionnement des protections.
Les chutes de tension : Une Ucc élevée réduit les variations de tension en charge.
Les pertes en charge : Une impédance plus forte entraîne des pertes Joule plus importantes.
Si Ucc est trop faible :Courant de court-circuit très élevé → Risque de destruction des équipements en cas de défaut.
Meilleure régulation de la tension en charge.
Si Ucc est trop élevée :Protection plus facile contre les courts-circuits, mais avec des pertes plus importantes.
Chutes de tension plus importantes, ce qui peut affecter la qualité de l’alimentation électrique.
Un transformateur avec une faible Ucc nécessite des disjoncteurs à coupure rapide et des relais de protection bien calibrés pour éviter des courants de défaut excessifs.
Un transformateur avec une Ucc élevée peut utiliser des protections plus standards, car les courants de défaut seront limités naturellement par l’impédance du transformateur.
La coordination des protections doit être effectuée en fonction de Ucc pour éviter des déclenchements intempestifs et assurer une sélectivité optimale.
✅ Conclusion : retiens ça
La tension de court-circuit, c’est :
- un outil de calcul,
- un paramètre de sécurité,
- une clé de décision pour tes choix techniques.
Si tu veux que ton installation soit :
✔️ conforme,
✔️ sécurisée,
✔️ fiable,
… alors il faut que tu maîtrises cette grandeur et que tu l’utilises dans tes études.
